X射線(xiàn)熒光光譜法測定鋯鈦礦中的主次成分

鋯鈦礦石作為一種重要的戰略性礦產(chǎn)，準確分析鋯、鈦及其共伴生有用有害元素含量對綜合評價(jià)鋯鈦礦資源具有重要意義。

鋯鈦礦石是一種難溶礦石,很難被酸消解，幾乎不溶于氫氟酸外的其他酸。這給傳統的化學(xué)分析方法帶來(lái)較大的困難。

本文介紹采用偏硼酸鋰-四硼酸鋰熔融制樣與X射線(xiàn)熒光光譜法相結合的方法，測定鋯鈦礦中主次成分。

波長(cháng)色散型X射線(xiàn)熒光光譜儀 ZSX Primus III+

全自動(dòng)電熱熔樣機

鉑黃坩堝

混合熔劑（49.75%四硼酸鋰+49.75%偏硼酸鋰+1.5%溴化鋰）

二氧化鋯，光譜純

二氧化鈦，光譜純

硝酸銨飽和溶液

取8.00g混合熔劑（四硼酸鋰—偏硼酸鋰—溴化鋰）置于鉑黃坩堝中，再取0.40g樣品平鋪于混合熔劑上（樣品與混合熔劑稀釋比為1：20），添加3滴硝酸銨飽和溶液后，在自動(dòng)熔樣機中以700℃預氧化后升溫至1050℃熔融制成玻璃樣片，于熒光光譜儀上進(jìn)行測定。

將鋯礦石國家標準物質(zhì)精礦樣品與光譜純二氧化鋯、二氧化鈦以不同比例混合以配制具有一定含量梯度的標準系列樣品，各成分含量范圍如下：

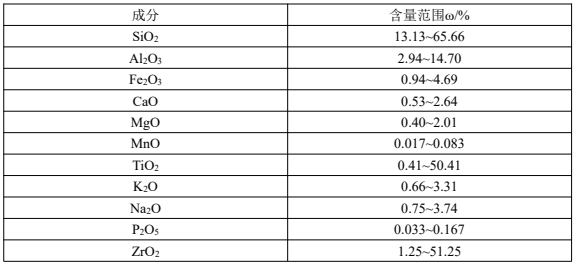

人工配置校準樣品中各成分含量范圍

熔融制樣方法可以解決礦物效應和粒度效應，但是基體效應無(wú)法完全消除。因此采用理論α系數法和經(jīng)驗系數法相結合的方法進(jìn)行基體校正，采用數學(xué)回歸法進(jìn)行譜線(xiàn)重疊校正。

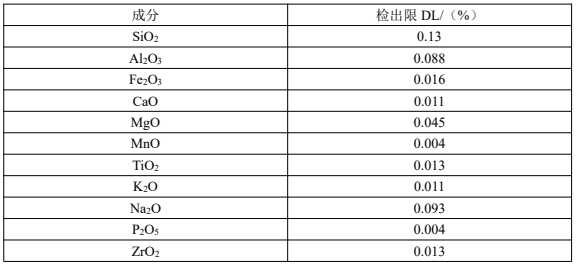

選取各個(gè)元素含量較低的標準樣品，按照實(shí)驗步驟處理好樣品，重復測定12次，計算測定結果的3倍標準偏差作為方法檢出限。

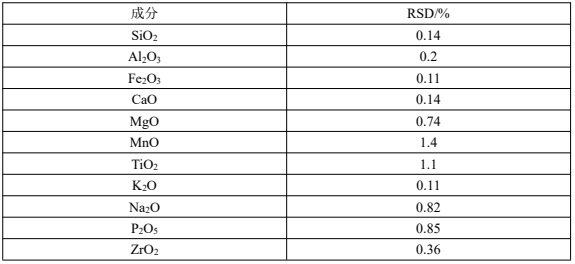

按上述實(shí)驗步驟熔融GBW0715制成12個(gè)樣片，在同樣的實(shí)驗條件下進(jìn)行測試，統計測量結果，計算各成分的相對標準偏差如下：

選取兩個(gè)鋯鈦礦樣品，按照上述實(shí)驗步驟制樣測試，測定值與化學(xué)法對比。

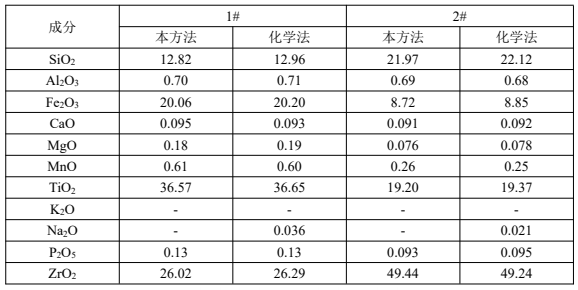

本方法與化學(xué)法分析結果對比
